 气流粉碎机粉碎后的粒径为什么越来越粗？一线工程师总结了7个容易被忽略的原因25
很多客户在购买气流粉碎机时，更关注设备型号、产量和价格，而真正投入生产后，最常遇到的问题却是粒径逐渐变粗。 设备刚安装完成时，检测结果能够稳定达到D50 3μm左右，但连续运行几个月后，同样的工艺条件下，产品粒径却逐渐变成5μm、8μm甚至更大，不仅影响产品品质，还容易造成客户投诉。 不少企业第一反应是："是不是设备质量有问题？" 实际上，根据我们多年现场调试经验，大多数情况下并不是设备本身出现故障，而是多个工艺因素共同作用造成的结果。 下面结合实际生产经验，分析几种最常见的原因。

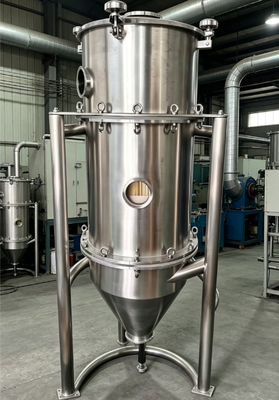

一、压缩空气压力下降，是最容易被忽略的问题气流粉碎机依靠高速压缩空气形成超音速气流，使颗粒之间发生高速碰撞实现粉碎。 如果空气压力下降，即使只下降0.1～0.2MPa，颗粒碰撞速度都会明显降低，最终直接影响粉碎效果。 很多工厂都会遇到一种情况： 上午检测粒径正常，下午生产高峰以后粒径开始变粗。 最后检查发现，并不是粉碎机出现故障，而是整条生产线同时使用压缩空气，导致主管路压力不足。 建议定期检测：
这些数据最好形成日常巡检记录，而不是等产品异常后再检查。

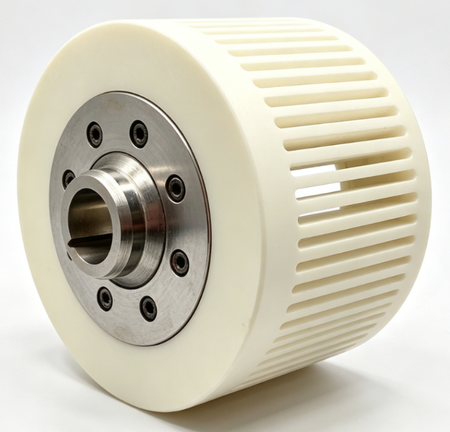

二、分级轮磨损以后，产品粒径会越来越大很多用户认为，只要分级轮还能正常旋转，就说明没有问题。 实际上，分级轮属于长期高速运行部件。 当叶片边缘逐渐磨圆后，气流分级能力会下降。 这时候，大颗粒更容易进入成品收集系统，因此检测出来的粒径会越来越粗。 对于硬质材料，例如：
建议根据累计运行时间制定检查计划，而不要等到粒径异常以后才拆机。
三、喷嘴轻微磨损，也会影响粉碎效率喷嘴决定高速气流形成方式。 很多厂家只关注喷嘴是否堵塞，却忽略了喷嘴长期磨损带来的影响。 喷嘴孔径扩大以后： 高速气流速度下降。 气流方向发生变化。 粉碎区域能量密度降低。 最终表现就是： 产品越来越粗。 同时单位能耗反而不断增加。 因此建议每次大修时，同时检测喷嘴尺寸，而不是只进行简单清洗。 四、进料速度过快，并不会提高产量很多操作人员认为： 既然设备还能运行，就继续提高喂料速度。 实际上，当进入粉碎腔的物料超过设备设计能力时，会产生明显的"料层效应"。 颗粒之间无法充分加速。 碰撞次数减少。 大量物料未经充分粉碎便进入分级区域。 最后结果反而是： 粒径变粗； 返料增加； 单位产量下降。 因此，对于不同型号设备，应根据实际物料调整最佳进料量，而不是始终保持最大喂料速度。 五、物料含水率变化，会影响粉碎稳定性这一点在食品、化工以及部分新能源材料生产过程中尤其明显。 当物料含水率升高以后： 颗粒更容易团聚； 流动性下降； 粉碎效率降低； 分级精度下降。 有些企业夏季产品粒径明显变粗，而冬季恢复正常。 最后检查发现，仅仅是原料储存环境湿度发生变化。 因此，对于吸湿性较强的粉体，应增加原料预处理或控制储存环境。 六、除尘系统阻力增加，同样会影响粒径很多用户认为除尘器只负责环保。 实际上，它还直接影响整个粉碎系统的气流平衡。 如果滤袋堵塞： 系统负压降低； 内部循环气流减弱； 细粉不能及时带走； 粉碎效率下降。 因此建议定期检查： 滤袋压差； 脉冲反吹效果； 排风风量。 这些维护工作往往比更换零部件更加重要。
七、忽略设备维护计划，是多数企业共同的问题很多工厂直到产品检测不合格以后才开始维修。 实际上，更有效的方法是建立预防性维护制度。 例如： 每周检查压力； 每月检测喷嘴； 每季度检查分级轮； 定期校验仪表； 建立设备运行档案。 这样不仅能够保持粒径稳定，也能降低停机时间，提高整线运行效率。 一个真实的现场案例某新能源材料企业在生产磷酸铁锂前驱体时，连续出现粒径偏粗的问题。 最初怀疑设备选型不合理，但经过现场检查发现： 空压机供气正常； 喷嘴没有堵塞； 电机运行稳定。 进一步拆检后发现，分级轮边缘已经出现明显磨损，同时除尘滤袋压差长期偏高。 更换分级轮并维护除尘系统后，在没有调整任何工艺参数的情况下，产品粒径恢复到设计范围，设备单位能耗也有所下降。 这个案例说明，粒径异常往往不是单一原因造成，而是多个细节累积后的结果。 气流粉碎机是一种依靠高速气流完成超细粉碎的精密设备，其最终产品粒径不仅取决于设备本身，还受到压缩空气、分级系统、进料方式、物料特性以及日常维护等多个因素影响。对于企业而言，与其等到产品出现质量问题后再排查，不如建立完善的设备巡检制度，并根据不同物料制定相应的维护计划。 只有设备状态稳定、工艺参数合理、维护及时，才能长期保持粒径一致性，提高生产效率，同时降低运行成本。
文章分类：
常见问题
|
