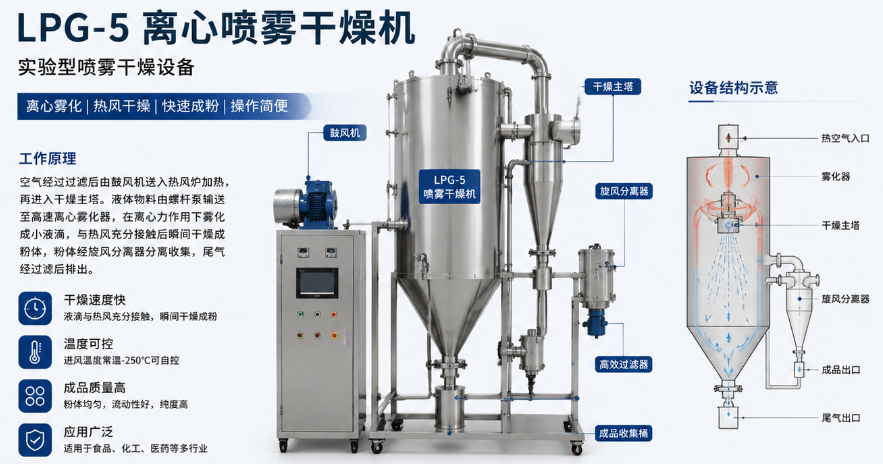

离心喷雾干燥机

一．工作原理：

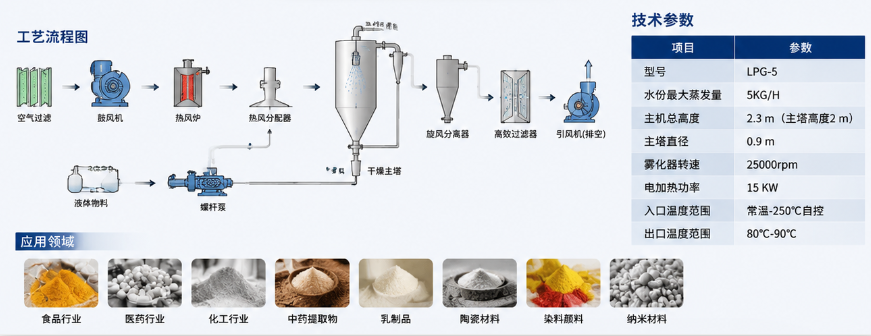

本机组为开式循环，并流式，离心式雾化，微负压操作。干燥介质空气经过初、中效空气过滤器以及高温高效过滤器过滤后根据操作指令由鼓风机吸取后由燃气热风炉加热成热风，然后通过热风分配器进入干燥主塔。液体物料根据操作指令经过螺杆泵，进入高速旋转的离心喷头，在离心力作用下被分散成小雾滴。在干燥主塔内，小雾滴与热风在充分接触，沿其特定路径进行热交换后被干燥成为产品，然后通过旋风分离器实现分离，固体物料被收集，气体介质再经过过滤后被排出。

二、LPG-5 设备技术参数：

1、型          号：          LPG-5

2、水份最大蒸发量：    5KG/H

3、主 机 总 高 度:          2.3 m；（主塔高度2 m）

4、主   塔   直   径：         0.9 m

5、雾 化 器 转 速：        25000rpm

6、电 加 热 功率：         15 KW

7、入口 温度范围：         常温-250℃自控；

8、出口 温度范围：          80℃-90℃
